Bạn có biết, để xây dựng một nhà xưởng công nghiệp vững chãi và vận hành trơn tru, thứ quan trọng nhất không phải là tiền hay vật liệu đâu, mà là bản vẽ nhà xưởng khung thép đấy! Nghe có vẻ đơn giản, nhưng nếu bản vẽ không "đâu vào đâu", bạn có thể gặp vô vàn rắc rối từ phát sinh chi phí, chậm tiến độ, đến cả những rủi ro an toàn không đáng có. Một bản vẽ được ví như "bộ não" của công trình, nó phải thật chi tiết, rõ ràng và tối ưu nhất. Vậy, làm sao để đảm bảo bộ bản vẽ của mình đạt chuẩn "vàng"? Hãy cùng Thép Miền Nam đi sâu tìm hiểu tầm quan trọng và những điều cần biết về bản vẽ nhà xưởng khung thép ngay bây giờ nhé!
>>Xem thêm: Thông tin sản phẩm khung thép nhà xưởng

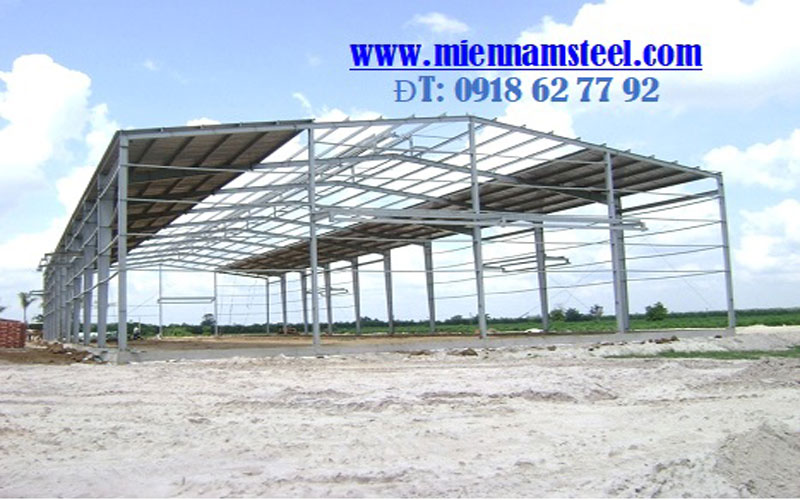

Bản Vẽ Nhà Xưởng Khung Thép
Bản vẽ nhà xưởng khung thép không chỉ là tập hợp các đường nét kỹ thuật, mà là toàn bộ hồ sơ thiết kế chi tiết, thể hiện đầy đủ các thông tin về kết cấu, kiến trúc, hệ thống kỹ thuật và các chi tiết thi công của một nhà xưởng được xây dựng bằng vật liệu thép. Đây là nền tảng và là bước khởi đầu không thể thiếu cho mọi dự án nhà xưởng khung thép, quyết định trực tiếp đến chất lượng, tiến độ và chi phí của công trình.
Một bộ bản vẽ nhà xưởng khung thép đầy đủ đóng vai trò như "kim chỉ nam", giúp:
Định hình ý tưởng: Chuyển hóa ý tưởng của chủ đầu tư thành hình ảnh cụ thể, dễ hình dung và đánh giá.
Đảm bảo tính toán kỹ thuật: Cung cấp các thông số chính xác về tải trọng, kích thước, liên kết, đảm bảo an toàn và khả năng chịu lực của công trình.
Tối ưu chi phí: Giúp dự toán chính xác vật liệu, nhân công, tránh lãng phí và phát sinh ngoài mong muốn.
Kiểm soát chất lượng: Là căn cứ để giám sát quá trình thi công, đảm bảo công trình đúng theo thiết kế và tiêu chuẩn.
Xin cấp phép xây dựng: Là tài liệu bắt buộc để thực hiện các thủ tục pháp lý.
Các Thành Phần Chính Của Một Hồ Sơ Bản Vẽ Nhà Xưởng Khung Thép Chuẩn
Bản Vẽ Kiến Trúc Nhà Xưởng
Mặt bằng tổng thể: Thể hiện vị trí nhà xưởng trong khuôn viên, đường giao thông, hệ thống thoát nước, cảnh quan.
Mặt bằng công năng: Bố trí các khu vực sản xuất, kho bãi, văn phòng, vệ sinh, lối đi, cửa ra vào, cửa sổ, đảm bảo luồng di chuyển và vận hành tối ưu.
Mặt đứng và mặt cắt: Thể hiện chiều cao, hình dáng bên ngoài, các chi tiết cửa, mái, và các lát cắt qua công trình để thấy rõ cấu trúc bên trong.
Chi tiết kiến trúc: Các bản vẽ chi tiết về cửa, mái che, tường bao, sàn, vách ngăn, lan can...

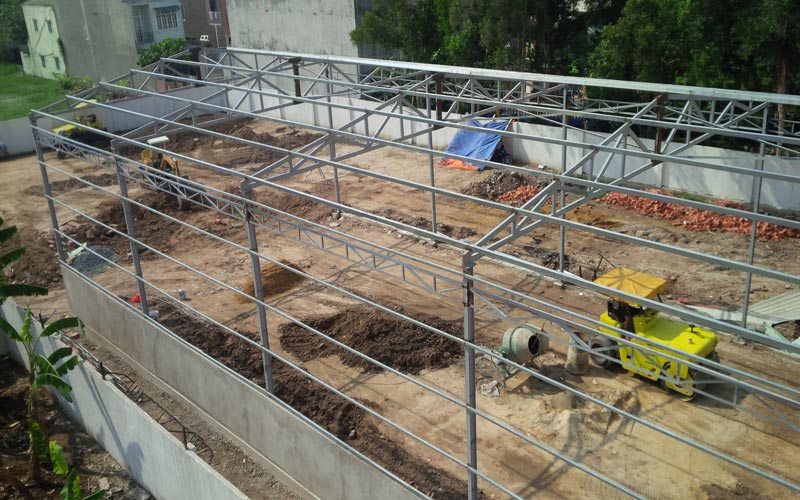

Bản Vẽ Kết Cấu Nhà Xưởng Khung Thép
Bản vẽ móng: Chi tiết vị trí, kích thước, cấu tạo của móng cọc, móng băng, móng đơn, đà kiềng, bu lông neo cột, đảm bảo khả năng chịu tải của nền đất.
Bản vẽ cột thép: Chi tiết mặt cắt, chiều cao, vị trí, liên kết chân cột và đỉnh cột.

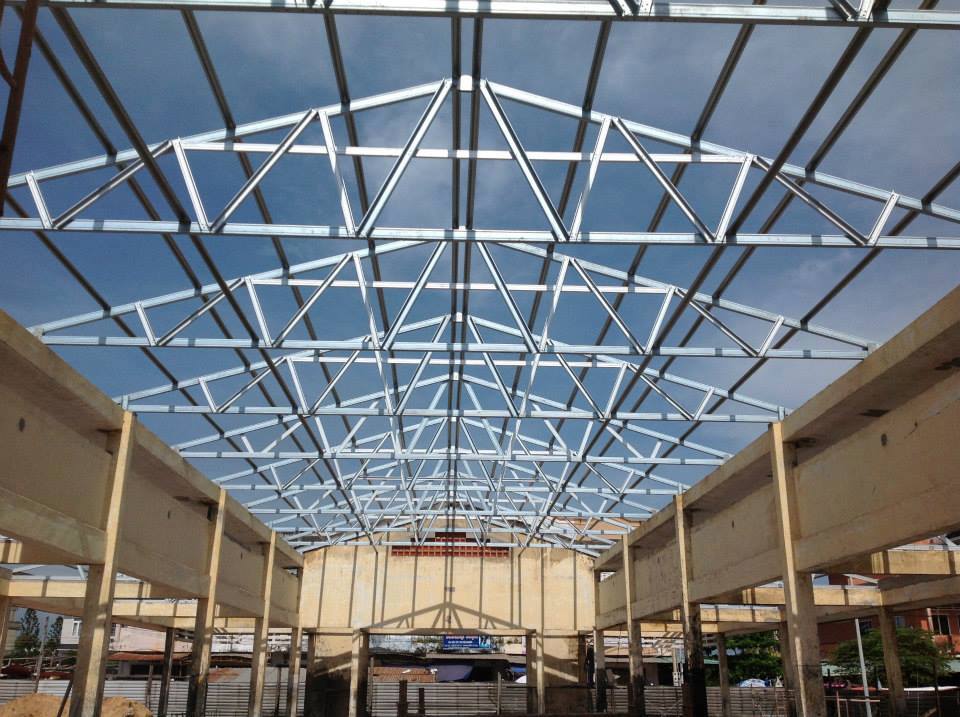

Bản vẽ kèo thép (vì kèo): Thể hiện hình dạng, kích thước, mặt cắt, vị trí lắp đặt các vì kèo, hệ giằng mái.
Bản vẽ giằng: Chi tiết các hệ giằng mái, giằng cột, giằng tường để tăng cường độ ổn định cho toàn bộ kết cấu nhà xưởng khung thép.
Bản vẽ xà gồ, chống xà gồ: Chi tiết vị trí, kích thước các xà gồ mái, xà gồ tường, thanh chống xà gồ, dùng để đỡ tấm lợp mái và tường.
Bản vẽ chi tiết liên kết: Thể hiện các mối hàn, bu lông, bản mã tại các nút giao giữa cột, kèo, giằng, đảm bảo khả năng truyền lực và sự ổn định của toàn bộ khung thép.
Bảng thống kê vật liệu: Liệt kê chi tiết chủng loại, kích thước, số lượng thép sử dụng cho từng cấu kiện, giúp dự toán chi phí chính xác.
Bản Vẽ Hệ Thống Kỹ Thuật (M&E)
Bản vẽ hệ thống điện: Chi tiết đường dây điện, vị trí ổ cắm, công tắc, chiếu sáng, tủ điện, hệ thống tiếp địa.
Bản vẽ hệ thống cấp thoát nước: Sơ đồ đường ống cấp nước, thoát nước, vị trí thiết bị vệ sinh.
Bản vẽ hệ thống phòng cháy chữa cháy (PCCC): Vị trí bình chữa cháy, hệ thống sprinkler, báo cháy, đường ống nước PCCC.
Bản vẽ hệ thống thông gió: Sơ đồ quạt thông gió, cửa lấy gió, ống dẫn khí.
Tầm Quan Trọng Của Bản Vẽ Nhà Xưởng Khung Thép Và Quy Trình Thiết Kế
Tầm quan trọng của bản vẽ nhà xưởng không chỉ dừng lại ở việc cung cấp thông tin kỹ thuật, mà còn là yếu tố then chốt quyết định sự thành công của dự án. Một bộ bản vẽ không đạt chuẩn có thể dẫn đến sai sót trong thi công, phát sinh chi phí, chậm tiến độ và thậm chí ảnh hưởng đến an toàn công trình.
Các Giai Đoạn Trong Quy Trình Thiết Kế Nhà Xưởng Khung Thép
Một quy trình thiết kế nhà xưởng khung thép chuẩn thường trải qua các giai đoạn sau:
Giai đoạn 1: Thiết kế và khảo sát:
Thu thập thông tin từ chủ đầu tư: diện tích, công năng, ngành nghề, ngân sách, thời gian.
Khảo sát địa chất, địa hình, điều kiện tự nhiên tại khu đất.
Đánh giá các quy định pháp luật liên quan đến xây dựng nhà xưởng.
Giai đoạn 2: Thiết kế cơ sở (Concept Design):
Đưa ra các phương án mặt bằng, mặt đứng sơ bộ.
Lựa chọn giải pháp kết cấu khung thép sơ bộ.
Ước tính chi phí đầu tư ban đầu.
Giai đoạn 3: Thiết kế kỹ thuật (Basic Design):
Phát triển các phương án kiến trúc và kết cấu chi tiết hơn.
Tính toán, phân tích kết cấu chịu lực chính, lựa chọn tiết diện thép.
Lập bản vẽ sơ bộ các hệ thống M&E.
Giai đoạn 4: Thiết kế bản vẽ thi công (Shop Drawing):
Triển khai chi tiết tất cả các bản vẽ nhà xưởng khung thép (kiến trúc, kết cấu, M&E) với đầy đủ thông số kỹ thuật, kích thước, ghi chú thi công.
Lập bảng thống kê vật tư chi tiết. Đây là giai đoạn quan trọng nhất, trực tiếp phục vụ cho việc gia công và lắp dựng.
Giai đoạn 5: Thẩm tra và phê duyệt:
Bản vẽ được thẩm tra bởi cơ quan chức năng hoặc đơn vị độc lập để đảm bảo tuân thủ tiêu chuẩn và an toàn.
Chủ đầu tư phê duyệt cuối cùng trước khi đưa vào thi công.
Tiêu Chuẩn Thiết Kế Nhà Xưởng Quan Trọng
Để đảm bảo chất lượng và an toàn, thiết kế nhà xưởng khung thép phải tuân thủ các tiêu chuẩn kỹ thuật hiện hành của Việt Nam và quốc tế (nếu có yêu cầu):
Tiêu chuẩn về tải trọng và tác động (TCVN 2737-1995).
Tiêu chuẩn thiết kế kết cấu thép (TCVN 5575-2012).
Tiêu chuẩn về PCCC, môi trường, an toàn lao động.
Các quy định về quy hoạch xây dựng địa phương.
Vì sao lại chọn Thép Miền Nam?
Để biến một bộ bản vẽ nhà xưởng khung thép từ ý tưởng thành hiện thực một cách hoàn hảo, việc lựa chọn nhà thầu thiết kế nhà xưởng khung thép và thi công uy tín là cực kỳ quan trọng. Công ty Cổ phần Đầu tư Xây dựng Thép Miền Nam tự hào là đơn vị hàng đầu trong lĩnh vực này, mang đến sự an tâm tuyệt đối cho mọi chủ đầu tư.
Với nhiều năm kinh nghiệm chuyên sâu trong ngành kết cấu thép, Thép Miền Nam đã đồng hành cùng hàng trăm dự án nhà xưởng lớn nhỏ, từ khâu thiết kế nhà xưởng khung thép đến thi công hoàn thiện. Chúng tôi hiểu rằng, mỗi dự án là một câu chuyện riêng, đòi hỏi sự am hiểu sâu sắc và giải pháp tối ưu.
Hãy để Thép Miền Nam thiết kế nhà xưởng và thi công nhà xưởng của bạn, biến ý tưởng thành một công trình vững chắc, hiệu quả và bền vững!
Bản vẽ nhà xưởng khung thép chính là nền tảng khởi đầu quan trọng nhất, quyết định chất lượng và sự thành công của mọi dự án nhà xưởng. Việc đầu tư vào một bộ hồ sơ bản vẽ nhà xưởng chuẩn xác, chi tiết từ các chuyên gia là điều kiện tiên quyết để đảm bảo công trình bền vững, tối ưu chi phí và vận hành hiệu quả. Với năng lực và kinh nghiệm vượt trội trong lĩnh vực thiết kế nhà xưởng khung thép và thi công, Công ty Cổ phần Đầu tư Xây dựng Thép Miền Nam tự tin là đối tác đáng tin cậy, mang đến cho bạn những giải pháp tối ưu nhất. Hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn chuyên sâu và bắt đầu hành trình kiến tạo nhà xưởng của bạn!
